قیمت بتن اکسپوز از نگاه معماری(قسمت دوم)

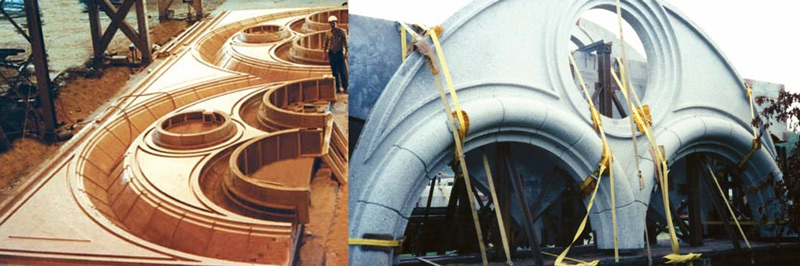

هزینه اشکال پیچیده از طریق پیش ساخته سازی مکرر مقرون به صرفه می‌شود، زیرا سرمایه‌گذاری انجام شده در ساخت یک قالب پیچیده با تعداد بیشتری از قطعات مستهلک می‌شود. گاهی اوقات، به دلیل مطابقت با برنامه تولید، ممکن است یک تولیدکننده پنل بتنی نیاز به ساخت قالب‌های متعدد برای تولید تعداد تایل بتنی مورد نیاز در یک دوره زمانی خاص داشته باشد شکل 6.

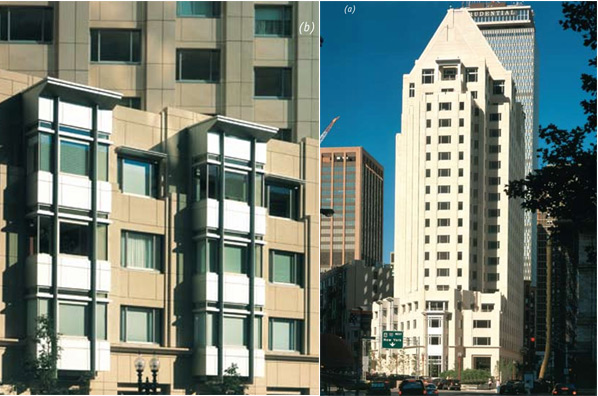

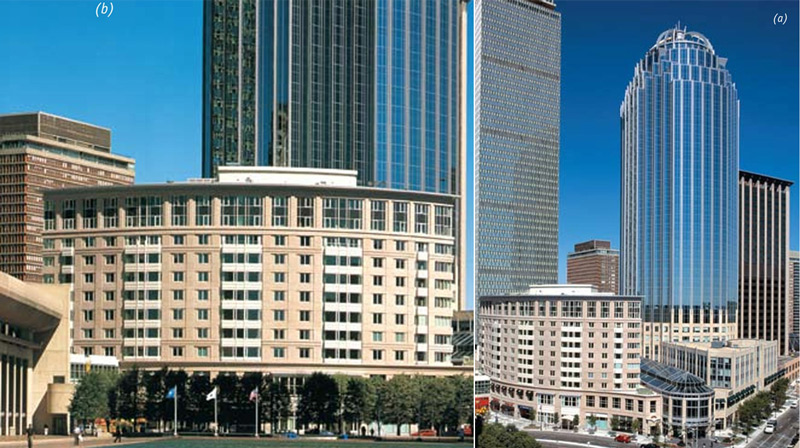

مجتمع مسکونی چند خانواده با فضای خرده فروشی در سطح خیابان در دهانه یک گذرگاه اصلی بین دو منطقه شهری مجزا قرار دارد شکل 7. نمای بتنی پیش ساخته ساختمان به عنوان وسیله ای برای ادغام این ساختمان با محله اطراف انتخاب شد. توانایی کنترل رنگ و بافت و پرداخت و توانایی تقسیم نما به عناصر کوچکتر با اتصالات مناسب، به بتن پیش ساخته اجازه می دهد تا به راحتی با ساختمان های قرن 19 و 21 که اطراف آن را احاطه کرده اند ارتباط برقرار کند.

استفاده از بتن پیش ساخته توانایی ایجاد یک سیستم لنگر پنجره پیش ساخته را در سرتاسر ساختمان فراهم کرد که امکان ایجاد عناصر بصری متعدد را فراهم کرد. در طبقات پایین، باکس های پنجره از نما بیرون زده و ساختمان را برای عابران پیاده زنده می کند (شکل 7) در جاهای دیگر، طراحان توانستند به فرورفتگی‌های عمیق پنجره‌ها، به ویژه در قسمت برج ساختمان دست یابند. این منجر به خطوط سایه بارزتر شد که تعریف بصری بهتری را در قسمت برج ساختمان ارائه می‌کرد. نمایش دادن ستون قوی، که سطوح عمودی ساختمان را تقویت می کند، با استفاده از پنل بتنی پیش ساخته نیز به دست می آید. در ترکیب با پنجره‌های عمیق فرورفته، مفصل بندی فرم‌های ستونی، بافتی ابعادی به کل ساختمان می‌دهد.

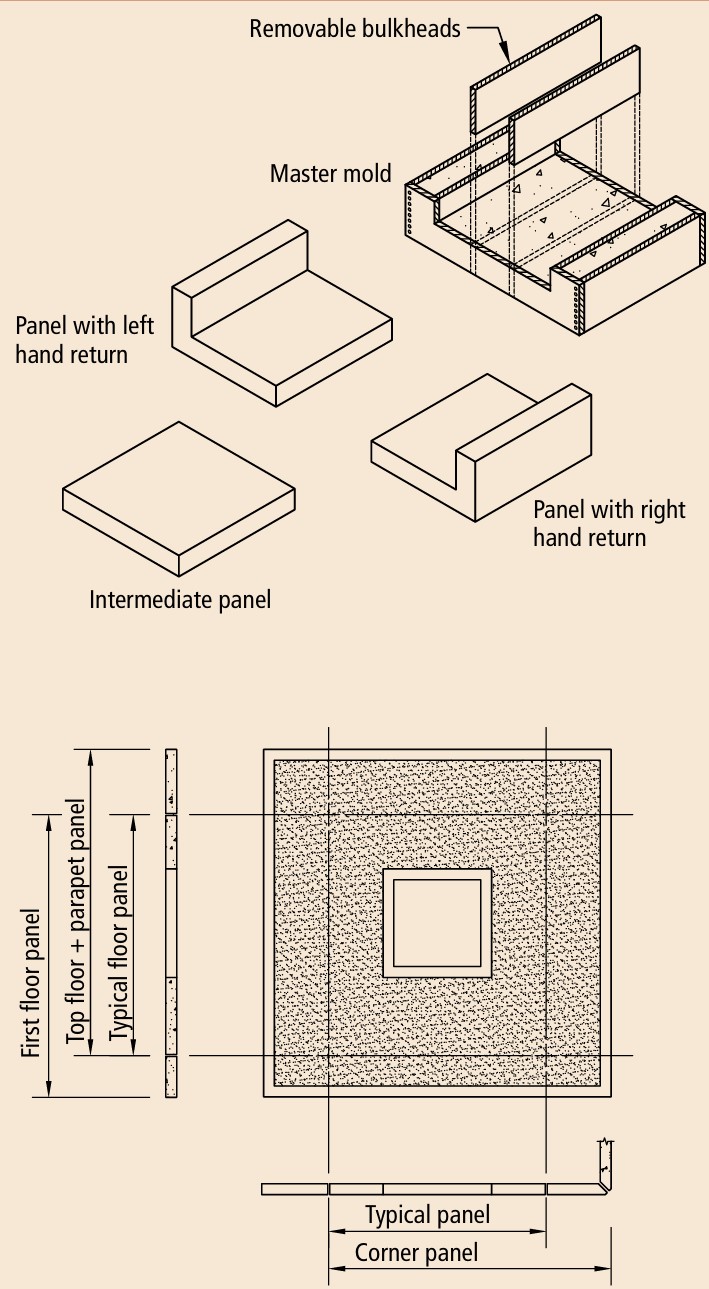

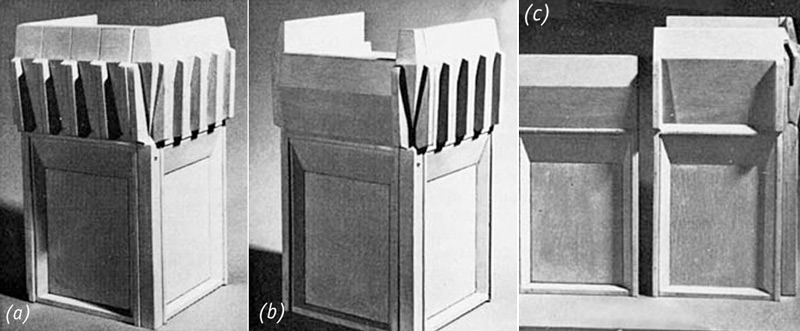

اغلب اتفاق می افتد که در مرحله طراحی اولیه، درجه بالایی از تکرار ممکن به نظر می رسد. با این حال، با نهایی شدن جزئیات، نظم و انضباط قابل توجهی از طرف طراح مورد نیاز است تا از ایجاد تعداد زیادی واحد غیر تکراری اجتناب شود. بودجه مورد استفاده در مرحله طراحی اولیه باید این امکان را در نظر بگیرد که تعداد واحدهای مختلف با پیشرفت طراحی افزایش می یابد. اگر واحدهای غیر تکراری اجتناب ناپذیر باشند، در صورتی که بتوان واحدها را از یک "قالب اصلی" با تغییرات ساده و بدون نیاز به قالب های کاملاً متفاوت قالب گیری کرد، هزینه ها را می توان به حداقل رساند. با این حال، حتی تغییرات نسبتاً جزئی، مانند تغییر ابعاد ریل، محل مسدود شدن، موقعیت یراق آلات اتصال، یا تعداد متفاوتی از مسدود شدن از هر نوع، تغییرات قالب هستند که هزینه ها را افزایش می دهند.

فهرست زیر خلاصه‌ای از آزمایش‌هایی را که ما برای پانل‌های بتن مسلح با الیاف شیشه انجام دادیم ارائه می‌کند:

• تست های آکوستیک
• تست کشش فیکساتورهای زیرسازی
• تست بازتاب نور
• تست آتش سوزی
• تست انفجار
• تست ضربه

قبل از انجام هر یک از آزمایش‌های فوق، مجبور بودیم برخی از پانل‌ها و زیرساخت‌های پانل‌های نمای جی اف آر سی (تایل GFRC) را تولید کنیم. قبل و در حین ساخت ما آزمایشات زیر را برای پانل‌های نمای جی اف آر سی (تایل GFRC) انجام دادیم:

• چک مواد اولیه دریافتی
• آزمایشات مواد اولیه
• آزمایش دانه بندی سنگدانه ها
• آزمایش اسلامپ بتن
• تست شستشو
• تست خمش
• تست چگالی خشک
• تست تراکم مرطوب
• تست جذب آب

ما نه تنها ماسه سیلیسی یا سایر سنگدانه ها را در طول ساخت پانل های نمای جی اف آر سی (تایل GFRC) بررسی کردیم. از جمله مواد دیگری که ما بررسی کردیم، افزودنی های شیمیایی، استراکچرهای نگهداری، الیاف شیشه و قالب های پانل های نمای جی اف آر سی (تایل GFRC) بود. ما تمام برگه‌های داده و یادداشت‌های تحویل را برای افزودنی‌های شیمیایی در برابر انطباق با ترکیب نمای جی اف آر سی (تایل GFRC) و الزامات مشخصات بررسی کردیم. طراحی ما شامل صفحات فولادی ضد زنگ بود که در پانل های نمای جی اف آر سی (تایل GFRC) در هنگام پاشش قرار دادیم. ما ابعاد براکت ها را با نقشه های ساخت بررسی کردیم. ابعاد این براکت‌ها و مهم‌تر از آن فرآیند قالب گیری برای تیمی که پانل‌های نمای جی اف آر سی (تایل GFRC) را در محل نصب کردند، بسیار مهم بود. با نوع نادرست صفحات یا ریخته‌گری اشتباه، این پانل‌های نمای جی اف آر سی (تایل GFRC) در زیرسازی قرار نمی‌گیرند.

یکی دیگر از مواردی که در طول تولید پانل های نمای جی اف آر سی (تایل GFRC) بررسی کردیم قالب ها بود. قالب آسیب دیده، نوع نادرست یا اندازه غیر قابل تحمل مشکلات زیادی ایجاد می کند. اگر پانل های نمای جی اف آر سی (تایل GFRC) را از قالب آسیب دیده تولید کنیم، این پانل ها نیز معیوب می شوند. ما باید هر قالب را قبل از استفاده بررسی می کردیم. شخص اختصاصی ابعاد قالب را بررسی کرد تا مطمئن شود که اینها از تحمل خارج نمی شوند. علاوه بر این، ما سطح قالب را برای هر گونه نقص حتی کوچک مانند ترک، فرورفتگی، سوراخ‌ها و غیره بررسی کردیم. برخی از عیوب را با عوامل خود تعمیر کردیم. با این حال، سازنده قالب ناهماهنگی های سطحی یا آسیب های بزرگتر را برطرف کرد.

الیاف شیشه بخشی ضروری از مخلوط پانل های نمای جی اف آر سی (تایل GFRC) است، بنابراین کیفیت آن نیز از اهمیت بالایی برخوردار است. فقط تعداد کمی از تولیدکنندگان مشهور در سراسر ایران الیاف شیشه را به صورت رشته ای یا خرد شده به تولیدکنندگان بتن پانل های نمای جی اف آر سی (تایل GFRC) عرضه می کنند. بین این دو چه فرقی هست؟ تامین کنندگان پانل های نمای جی اف آر سی (تایل GFRC) از الیاف شیشه ای روینگ معمولا برای تکنیک اسپری استفاده می کنند. این یک فیبر بلند به شکل دوک است که می توانید آن را در تجهیزات اسپری پانل های نمای جی اف آر سی (تایل GFRC) قرار دهید. قطر رشته آن اغلب کوچکتر از الیاف برای روش پیش مخلوط است.

این دستگاه تخصصی قادر به تامین همزمان الیاف روینگ و پمپاژ بتن می باشد. بنابراین، اصطلاح دیگری برای روش پانل های نمای جی اف آر سی (تایل GFRC) اسپری شده وجود دارد - طرح ریزی همزمان. این اجازه می دهد تا الیاف و بتن را به طور همزمان با یک دستگاه پخش کنید. هنگامی که فیبر شیشه ای را به نمایش می گذارید، از طریق یک تلگراف/تفنگ تخصصی عبور می کند. این شامل یک تیغه چرخان است که چرخش مداوم را به عناصر فیبر شیشه ای کوتاه تر کاهش می دهد.

رشته های خرد شده الیاف شیشه ای است که قبلاً به طول مشخص بریده شده است. می توانید از آن برای روش اسپری و پیش مخلوط تولید پانل های نمای جی اف آر سی (تایل GFRC) استفاده کنید. هنگامی که از آن برای تکنیک اسپری استفاده می کنید، به تجهیزات اسپری کمی متفاوت نیاز دارید. شما باید یک قیف کوچک در انتهای تفنگ داشته باشید که الیاف را وارد دستگاه اسپری کند.

برای پانل های نمای جی اف آر سی (تایل GFRC) با کیفیت بالا، باید مطمئن شوید که الیاف شیشه شما نیز از استاندارد عالی برخوردار است. ما از الیاف شیشه با محتوای زیرکونیا بالا استفاده کردیم. این مقدار بین 16-19 درصد متغیر بود. زیرکونیا به الیاف شیشه کمک می کند تا در برابر قلیایی و اسید مقاوم باشند. معمولاً این نوع الیاف شیشه دارای علامت گذاری ARG – الیاف شیشه ای مقاوم در برابر قلیایی است. بخشی از فرآیند کیفیت، تامین تامین کنندگان و فروشندگانی بود که محتوای زیرکونیا را در الیاف شیشه خود تایید کردند. یکی از تامین کنندگان خود شرکت دها بتن زیست خواهد بود.

سایر خواص الیاف شیشه که ما بررسی کردیم عبارتند از:
• مدول الاستیسیته یانگ
• استحکام کششی رشته
• قطر رشته

مزیت اصلی پانل های نمای جی اف آر سی (تایل GFRC) نسبت به بتن پیش ساخته تقویت شده فولادی استاندارد مقاومت خمشی آن برای عناصر نازک است. در حالی که پانل های نمای جی اف آر سی (تایل GFRC) می تواند به مقاومت فشاری مشابه عناصر بتنی پیش ساخته (تقریباً 70 مگاپاسکال) دست یابد، خواص خمشی بسیار بالاتری دارد.
محبوب ترین استفاده از الیاف شیشه در پانل های نمای جی اف آر سی (تایل GFRC) و سایر عناصر نما است. این بدان معنی است که در این موارد پانل های نمای جی اف آر سی (تایل GFRC) تحت بارهای زنده و دینامیکی قرار می گیرد. خواص خمشی و کششی پانل های نمای جی اف آر سی (تایل GFRC) به معماران و مهندسان این امکان را می دهد که پانل های بتنی نازک تر و نه چندان سنگین طراحی کنند.

به منظور طراحی صحیح پانل های GFRC ضروری است که مطمئن شوید که این محصولات از استاندارد مناسب برخوردار هستنند.

پانل های نمای جی اف آر سی (تایل GFRC) را می توان بر اساس انجمن بتن تقویت شده با الیاف شیشه (GRCA) به 3 دسته اصلی طبقه بندی کرد: کلاس 8، 10 یا 18. هیچ تفاوت قابل توجهی بین کلاس های پانل های نمای جی اف آر سی (تایل GFRC) در مورد نتایج آزمایش LOP وجود ندارد. LOP مخفف Limit of Proportionality است که به عبارت دیگر به معنای حد خمش است. در این مرحله ماده بتن پایه از بین می رود و هر بار اضافی وارد شده به الیاف منتقل می شود.

تفاوت در کلاس های پانل های نمای جی اف آر سی (تایل GFRC) با نتایج آزمایش MOR تعریف می شود. MOR مخفف Modulus of Rupture است. به عبارت دیگر، این نقطه شکست نهایی است که در آن الیاف و محصول کلی شکست می‌خورند. کلاس 8 و 10 پانل های نمای جی اف آر سی (تایل GFRC) معمولاً از طریق روش تولید پیش مخلوط به دست می آید. این بدان معناست که الیاف شیشه به صورت رشته های خرد شده به مخلوط بتن اضافه می شوند و به صورت دستی یا مکانیکی از طریق نازل ها و پمپ ها اعمال می شوند.

طبق GRCA کلاس 18P بالاترین کلاس پانل های نمای جی اف آر سی (تایل GFRC) است. به عنوان تامین کننده پانل های نمای جی اف آر سی (تایل GFRC) ما باید به نتایج خاصی در آزمایش پانل های نمای جی اف آر سی (تایل GFRC) برسیم تا نمره کلاس 18P را پاس کنیم.

بسیاری از تامین کنندگان پانل های نمای جی اف آر سی (تایل GFRC) وجود دارند که نمی توانند به این نیاز دست یابند. با این نوع تولید، الیاف شیشه به صورت چرخشی در تلگراف تفنگی عرضه می شود. در آنجا الیاف شیشه خرد شده و همزمان با مخلوط بتن در قالبی در لایه های نازک اسپری می شوند. هر لایه باید به منظور فشرده سازی الیاف شیشه و بتن نورد شود. فرآیند نورد به حذف هوای محبوس شده در بتن کمک می کند. این فرآیند تأثیر قابل توجهی بر نتایج آزمایش MOR دارد، بنابراین باید به درستی با عوامل واجد شرایط انجام شود.

آزمایش منظم LOP و MOR برای تعیین مقادیر مشخصه پانل های نمای جی اف آر سی (تایل GFRC) ضروری است. این مقادیر کلاس پانل های نمای جی اف آر سی (تایل GFRC) را تعیین می کند. GRCA توصیه می کند که حداقل 40 نتیجه آزمون به منظور تعیین مقدار مشخصه مورد تجزیه و تحلیل قرار گیرد. تیم تولید ما هر روز قبل از تولید واقعی تخته های آزمایشی تولید می کرد. این تخته‌ها بعداً برای برش کوپن‌های آزمایشی که با تاریخ تولید و جهت کوپن علامت‌گذاری یا برچسب‌گذاری شده بودند، مورد استفاده قرار گرفتند.
